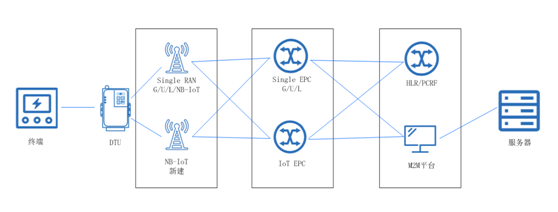

NB-iot網絡架構圖
NB-IoT整體網絡架構主要分為5部分：終端、無線網側、核心網側（EPC）、物聯網支撐平臺及應用服務器。
NB-iot網絡架構簡介
1. 終端：主要是通過空口連接到基站。終端側主要包含行業終端與NB-IoT模塊。行業終端包括：芯片、模組、傳感器接口、終端等；NB-IoT模塊包括無線傳輸接口、軟SIM裝置、傳感器接口等。
2. 無線網側：包括兩種組網方式，一種是Single RAN(Single Radio Access Network，整體式無線接入網)，其中包括2G/3G/4G以及NB-IoT無線網；另一種是NB-IoT新建。主要承擔空口接入處理，小區管理等相關功能，并通過S1-lite接口與IoT核心網進行連接，將非接入層數據轉發給高層網元處理。
3. 核心網側：網元包括兩種組網方式，一種是整體式的演進分組核心網(Evolved Packet C數據傳輸方式，歡迎一起交流學習ore,EPC)網元，包括2G/3G/4G核心網；另外一種是物聯網核心網。核心網側通過IoT EPC網元，以及GSM、UITRAN、LTE共用的EPC，來支持NB-IoT和eMTC用戶接入。
4. 物聯網支撐平臺：包括 HLR (Home Location Register,歸屬位置寄存器）、PCRF（Policy Control and Charging Rules Function,策略控制和計費規則功能單元)、M2M(Machine to Machine，物聯網)平臺。
5. 應用服務器：是IoT數據的最終匯聚點，根據客戶的需求進行數據處理等操作。
在這個情況下NB-IoT的工作狀態為
Connected(連接態)：
模塊注冊入網后處于該狀態，可以發送和接收數據，無數據交互超過一段時間后會進入Idle模式，時間可配置。
Idle(空閑態)：
可收發數據，且接收下行數據會進入Connected狀態，無數據交互超過一段時會進入PSM模式，時間可配置。
PSM(節能模式)：
此模式下終端關閉收發信號機，不監聽無線側的尋呼，因此雖然依舊注冊在網絡，但信令不可達，無法收到下行數據，功率很小。
